Der Stahlblechstapel ist eine Stahlkonstruktion mit Verknüpfungen am Rand, die frei kombiniert werden können, um eine kontinuierliche und kompakte Stützwand oder eine Wasserhaltewand zu bilden.
Stahlblechstapel ist eine Art Abschnittsstahl mit Schloss. Sein Abschnitts hat gerade Plattenform, Rillenform und Z-Form usw. und es gibt verschiedene Größen und Verriegelungsformen.Die häufigsten sind Larson-Typen.Die Vorteile sind: hohe Festigkeit, leicht in die harte Bodenschicht zu treiben; es kann in tiefem Wasser gebaut werden und bei BedarfEs kann mit schräger Unterstützung hinzugefügt werden, um einen Käfig zu bilden. Gute wasserdichte Leistung; Schachteln verschiedener Form können je nach Bedarf geformt werden und können mehrfach wiederverwendet werden, so dass sie eine Vielzahl von Anwendungen haben.
Stahlblechstapel in U-Form
Grundlegende Einführung
1Die Struktur der WR-Bausteine ist vernünftig und die Formtechnik fortgeschritten.so dass das Verhältnis des Sektionsmoduls zum Gewicht von Stahlblech-Pfeilprodukten kontinuierlich verbessert wird, so daß sie bei der Anwendung gute wirtschaftliche Vorteile erzielen und den Anwendungsbereich von kaltgeformten Stahlblechpfeilen erweitern kann.
2Stahlblechpfeiler des Typs WRU sind reich an Spezifikationen und Modellen.
3- die symmetrische Struktur, die nach den europäischen Normen entworfen und hergestellt wurde, ist für den wiederholten Gebrauch geeignet, was dem Warmwalzen in Bezug auf den wiederholten Gebrauch entspricht,und hat einen bestimmten Drehwinkel, die für die Korrektur von Konstruktionsfehlern geeignet ist;
4. Der Einsatz von hochfester Stahl und fortschrittlicher Produktionsanlage sorgt für die Leistungsfähigkeit von kaltgeformten Stahlblechpfeilen;
5. Die Länge kann speziell nach Kundenanforderungen angepasst werden, was die Konstruktion sehr bequem macht und gleichzeitig die Kosten senkt.
6Aufgrund der bequemen Produktion kann es vor dem Verlassen der Fabrik bestellt werden, wenn es zusammen mit dem kombinierten Stapel verwendet wird.
7Die Produktionsplanung und der Produktionszyklus sind kurz, und die Leistung von Stahlblechpfeilen kann je nach Kundenanforderung bestimmt werden.
Vorteil:
1) Die Spezifikationen und Modelle von U-förmigen Stahlblechpfeilen sind zahlreich.
2) Gemäß der europäischen Norm entworfen und gefertigt, ist die Struktur symmetrisch, was für den wiederholten Gebrauch geeignet ist und dem Warmwalzen in Bezug auf den wiederholten Gebrauch entspricht.
3) Die Länge kann speziell nach den Anforderungen des Kunden angepasst werden, was der Konstruktion große Bequemlichkeit bietet und gleichzeitig die Kosten senkt.
4) Aufgrund der bequemen Fertigung kann es vor dem Verlassen der Fabrik bestellt werden, wenn es zusammen mit dem kombinierten Stapel verwendet wird.
5) Die Produktionsplanung und der Produktionszyklus sind kurz, und die Leistung von Stahlblechpfeilen kann nach den Anforderungen des Kunden bestimmt werden.
Stahlblechpfeiler haben eine breite Palette von Anwendungen, wie nachstehend aufgeführt;
(1) Flussbankschutz und Hochwasserbekämpfung. Stahlblechpfeiler werden häufig in Flussverkleidungen, Schiffsschleusen, Schiffsschleusenbau, Hochwasserbekämpfung usw. verwendet.Der Vorteil besteht darin, dass sie für Wasservorbehalte geeignet sind und eine lange Lebensdauer haben.
(2) Häfen und Terminals: Stahlblechpfeiler sind ein geeigneteres Material für den Anlegegebiet, das den Anforderungen eines schnellen und wirtschaftlichen Anlegegebietes entspricht,und hat gute mechanische Eigenschaften, und kann großen vertikalen Belastungen und seitlichen Biegemomenten standhalten.
(3) Wasseraufnahmestationen: Früher als vorübergehende Stütze für Pumpenstationen eingesetzt, können auch in Strukturen Blechpfähle verwendet werden, wodurch die Bauzeit und -kosten erheblich reduziert werden.Die Pumpstation ist in der Regel eine rechteckige Struktur, aber nach der bestehenden offenen Struktur zu urteilen, wird die kreisförmige Form der zukünftige Entwicklungstrend sein.
(4) Anlegestellen: Die Blechpfähle sind sparsam, wenn das Pfahlfundament belastbar ist oder wenn die Schnelligkeit des Baus erforderlich ist. Sie können gleichzeitig als Fundament und als Anlegestelle dienen.Oder es kann in eine Richtung gehen., die nur wenig Zeit und Raum in Anspruch nehmen.
(5) Erweiterung der Straßenhalterwand: Der Schlüssel zur Erweiterung der Straßen liegt in der Grundzüge und der Bauschnelligkeit, insbesondere bei der Verlagerung von anderen Fahrspuren,Stahlblechpfeiler können die oben genannten Anforderungen erfüllen, ohne den Boden auszugraben und zu entfernen.
(6) KELLER: Da sie so wenig Platz einnehmen, eignen sich Blechpfeiler ideal für den Bau von Kellerwänden.die die Kosten erheblich senken kannDarüber hinaus können Blechpfähle auch vertikale Belastungen des Aufbaus aushalten.
(7) Unterirdische Garagen: Stahlblechpfähle sind zu einem effektiveren Baumaterial für unterirdische Garagen geworden.und die relativ geringe Dicke der Blechhaufen selbst bedeutet, dass Platz und Kosten in Parkplätzen maximiert werden können.
(8) Isolationsanordnung: Der versiegelte Stahlblechstapel ist ein Material zur Isolierung verschiedener Gegenstände, und einige spezielle Dichtungsmittel können verwendet werden, um in bestimmten Fällen die Anforderungen an die Durchsickerung zu erfüllen.Stahlblechstapel aus Guangxi
(9) Tragflächen: Als ideale Traginfrastruktur können Blechpfähle mit speziellen Eckpfählen kombiniert werden, um geschlossene Strukturen mit geringem Durchmesser zu bilden.Da Blechstapel zunehmend als Stützsysteme für Straßenschilder verwendet werden, wird das Konzept auch für Grundpfeiler für Brücken verwendet.
(10) Vorübergehende Arbeiten: Bei Vorhaben, die Unterstützung und Ausgrabungen erfordern, werden bei vorübergehenden Vorhaben die grundlegenden Eigenschaften der hohen Festigkeit und der einfachen Konstruktion von Stahlblechpfeilen berücksichtigt.Gleichzeitig, kann der Stahlblechstapel nach dem Gebrauch herausgezogen und wiederverwendet werden, was eine Designwahl ist.
Zhengde Warmgewalzte Stahlblechpfeiler haben hauptsächlich drei Formen: U-förmige Stahlblechpfeiler, Z-förmige Stahlblechpfeiler und lineare Stahlblechpfeiler, wie in Abbildung 1 dargestellt.Z-förmige Stahlblechpfeiler und lineare Stahlblechpfeiler sind relativ kompliziert in der HerstellungDer Preis ist um ein Drittel höher als der der U-förmigen Stahlblechpfeiler.
Der Stahlblechpfahlbau setzt auf die Vibrationspfahlverschmelzkonstruktion, die Errichtung von einlagigen doppelseitigen Führungsrahmen und die Antriebsmethode des Bildschirms zur Antriebsführung von Stahlblechpfahlen.
| Typ |
Breite |
Größe |
Stärke |
Sektionsfläche |
Gewicht pro Stapel |
Gewicht pro Wand |
Moment der Trägheit |
Modul des Abschnitts |
| mm |
mm |
mm |
Cm2/m |
Gewichtsanteil |
Weigerung2 |
Cm4/m |
Cm3/m |
| ZDU7 |
750 |
320 |
5 |
71.3 |
42 |
56 |
10725 |
670 |
| ZDU8 |
750 |
320 |
6 |
86.7 |
51 |
68.1 |
13169 |
823 |
| ZDU9 |
750 |
320 |
7 |
101.4 |
59.7 |
79.6 |
15251 |
953 |
| ZDU10-450 |
450 |
360 |
8 |
148.6 |
52.5 |
116.7 |
18268 |
1015 |
| ZDU11-450 |
450 |
360 |
9 |
165.9 |
58.6 |
130.2 |
20375 |
1132 |
| ZDU12-450 |
450 |
360 |
10 |
182.9 |
64.7 |
143.8 |
22444 |
1247 |
| ZDU11-575 |
575 |
360 |
8 |
133.8 |
60.4 |
105.1 |
19685 |
1094 |
| ZDU12-575 |
575 |
360 |
9 |
149.5 |
67.5 |
117.4 |
21973 |
1221 |
| ZDU13-575 |
575 |
360 |
10 |
165 |
74.5 |
129.5 |
24224 |
1346 |
| ZDU11-600 |
600 |
360 |
8 |
131.4 |
61.9 |
103.2 |
19897 |
1105 |
| ZDU12-600 |
600 |
360 |
9 |
147.3 |
69.5 |
115.8 |
22213 |
1234 |
| ZDU13-600 |
600 |
360 |
10 |
162.4 |
76.5 |
127.5 |
24491 |
1361 |
| ZDU18- 600 |
600 |
350 |
12 |
220.3 |
103.8 |
172.9 |
32797 |
1874 |
| ZDU20- 600 |
600 |
350 |
13 |
238.5 |
112.3 |
187.2 |
35224 |
2013 |
| ZDU16 |
650 |
480 |
8 |
138.5 |
71.3 |
109.6 |
39864 |
1661 |
| ZDU 18 |
650 |
480 |
9 |
156.1 |
79.5 |
122.3 |
44521 |
1855 |
| ZDU20 |
650 |
540 |
8 |
153.7 |
78.1 |
120.2 |
56002 |
2074 |
| ZDU23 |
650 |
540 |
9 |
169.4 |
87.3 |
133 |
61084 |
2318 |
| ZDU26 |
650 |
540 |
10 |
187.4 |
96.2 |
146.9 |
69093 |
2559 |
| ZDU30-700 |
700 |
558 |
11 |
217.1 |
119.3 |
170.5 |
83139 |
2980 |
| Für weitere technische Parameter von Stahlblechpfeilen kontaktieren Sie uns bitte für Details |
Unsere Vorteile
Ausgezeichnete Eigenschaften
Als wiederverwendbares grünes und umweltfreundliches Grundbaustoff sind warmgewalzte U-förmige Stahlblechpfeiler sehr effizient, langlebig, einfach, leicht,und haben eine ausgezeichnete Querschnittsform, die versiegelt und anti-Seepage. und einzigartige Vorteile wie Sicherheit und Umweltschutz. Im Vergleich zu anderen Strukturen hat es eine leichte Struktur, starke Tragfähigkeit und gute Erdbebenbeständigkeit;starke Wassereinspeicherung, wodurch die Struktur schnell Wasser- oder Steckdose-Lecks stoppen kann, durchdringungsunfähig und leicht zu konstruieren.
Hauptanwendung
Die erste Phase des Projekts der Shanghai Changxing Island Shipbuilding Base, des Tangshan Caofeidian Coal Wharf und anderer großer Projekte,Die Anzahl der einmaligen Stahlblechpfeiler für diese Projekte hat 10 erreicht.Außerdem wurden bei der Anwendung von Fundament-Grube-Gehäuse, Wasseraufbewahrungs-Kassendamm, Kaibau usw., wie z.B. beim Projekt der zweiten Phase des internationalen Flughafens Pudong,Projekt der Weltausstellung Shanghai, und die vorübergehende Gehäuse aus Stahlblechpfeilen für die Hangzhou Bay Bridge sind ebenfalls relativ groß.
Aufmerksamkeit für DetailsStahlblechpfähle werden auf äußere Oberflächenfehler, Länge, Breite, Dicke, Höhe, Quadratverhältnis, Geradheit und Schlossform untersucht.und Kanalstahlpfähle auf äußere Oberflächenfehler untersucht werden, Länge, Breite, Dicke, Höhe, Endwinkel, Geradheit und sonstige Prüfungen,Schneiden Sie die geschweißten Teile auf dem Stapel ab, die den Stapelantrieb beeinflussen (es gibt Schnittlöcher und Abschnittsfehler sollten verstärkt werden).
Vollständige Reichweite
Kaltgeformte und warmgewalzte Stahlblechpfeiler können in U-, Z- und W-Form hergestellt werden.Die Wanddicke von kaltgeformten Stahlblechpfeilen ist gleich, und die Dicke von warmgewalzten Stahlblechpfeilen ist in verschiedenen Teilen unterschiedlich.
Die Länge von warmgewalzten Stahlblechpfeilen ist in der Regel begrenzt, hauptsächlich 9 m, 12 m, 15 m, 18 m, 400 m und 600 m breit.Der Wasserstop-Effekt ist im Allgemeinen besser als bei Kaltbiegen, und der Marktbestand ist groß.
Qualität an erster Stelle: Produktion und Kontrolle in strenger Übereinstimmung mit den Produktionsstandards;
Preisvorteil: Ermäßigungen auf der Grundlage der realen Marktpreise;
Transaktionssicherheit: Es wird kein Verlust von Kundengeldern geben;
Nachverkaufsgarantie: Das Problem des Kunden ist unser Problem.
Langfristige Zusammenarbeit: Qualitätssicherung, Preisvorteil, aufrichtiger Service kann lange dauern.

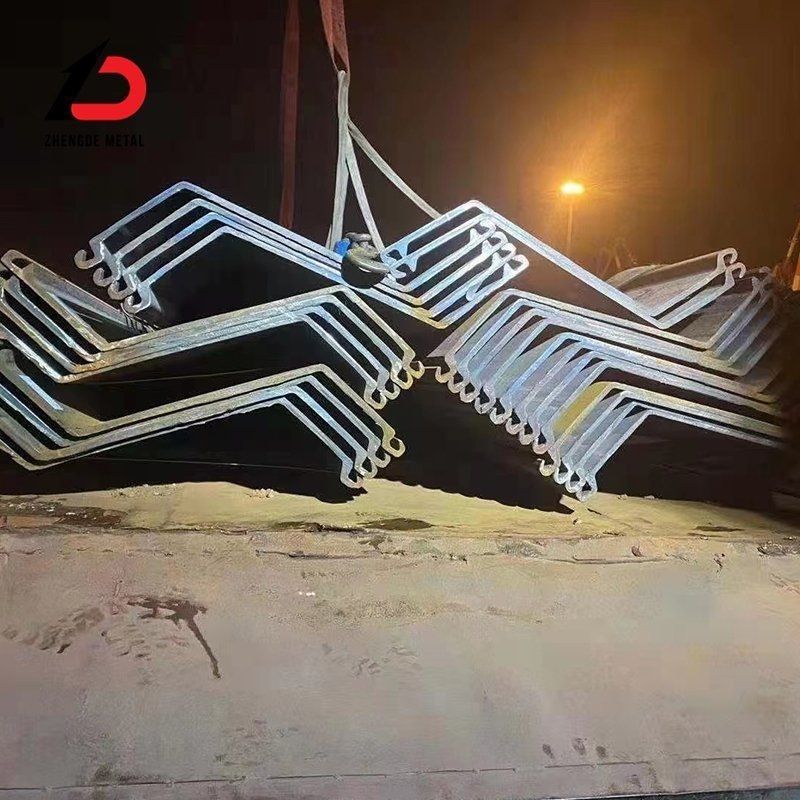

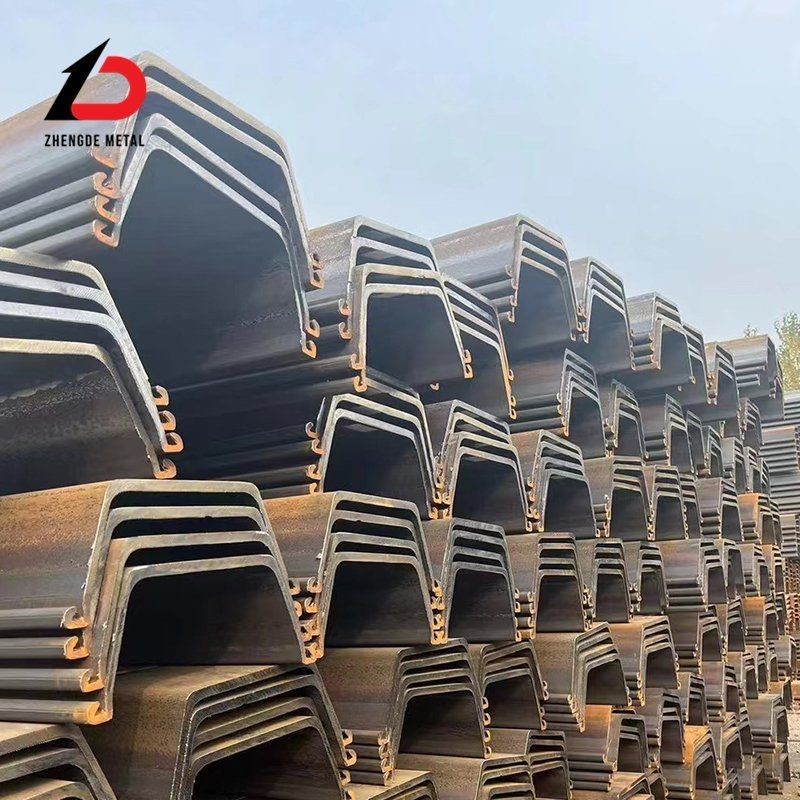

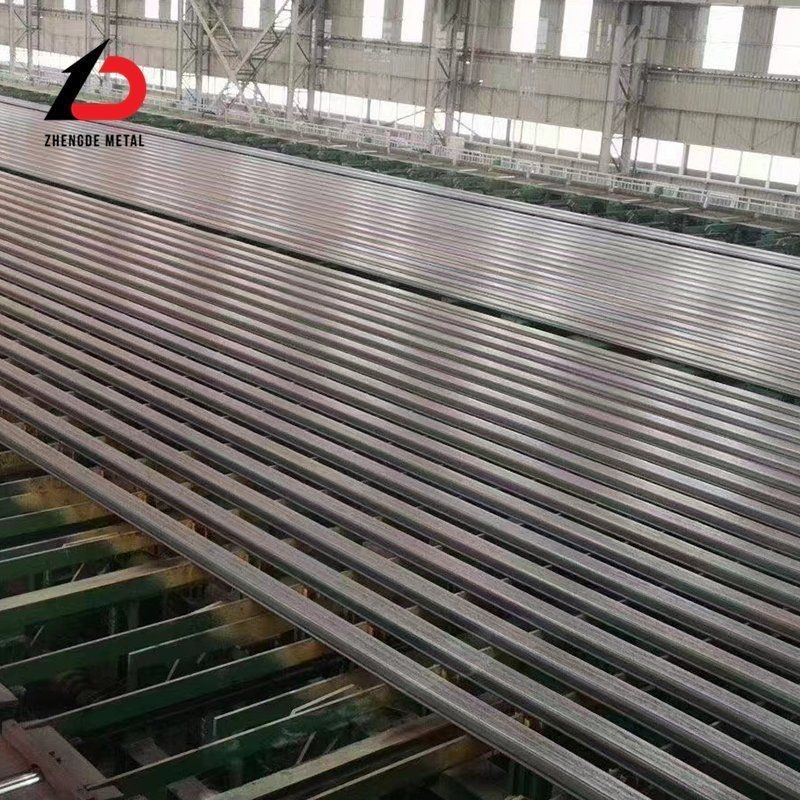

Detaillierte Fotos

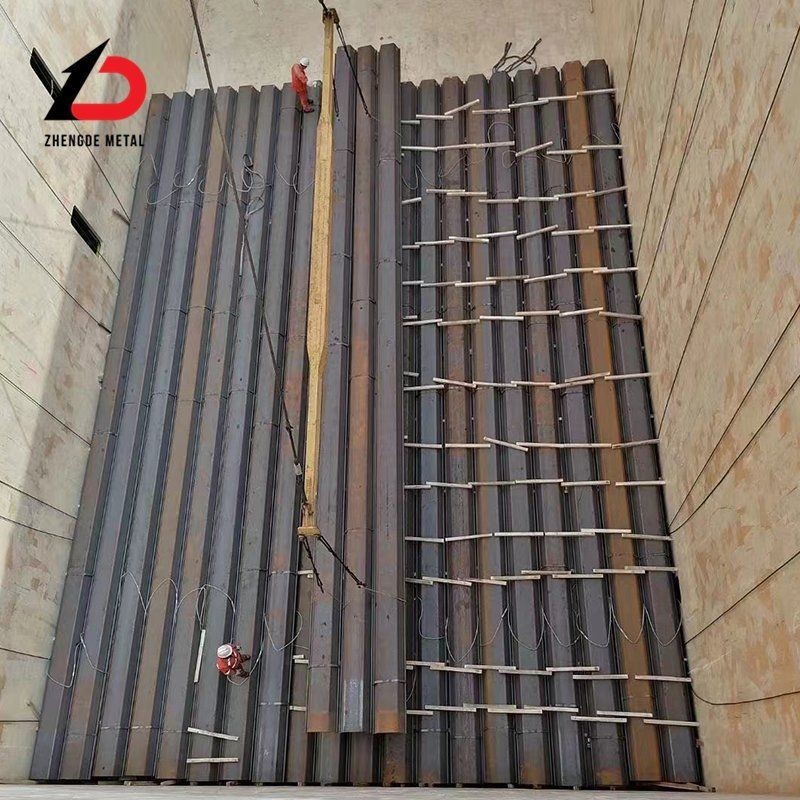

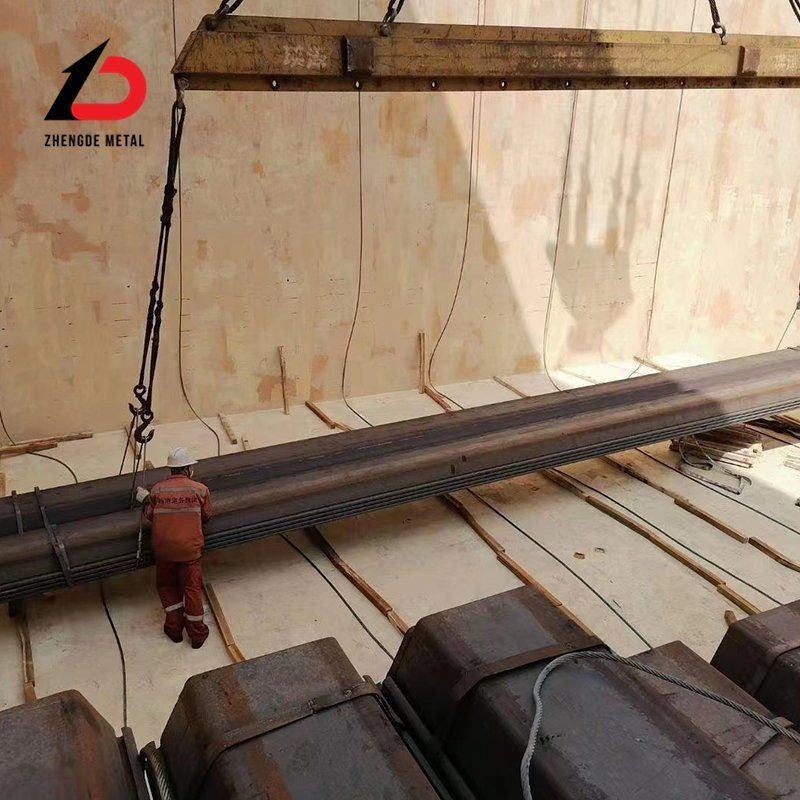

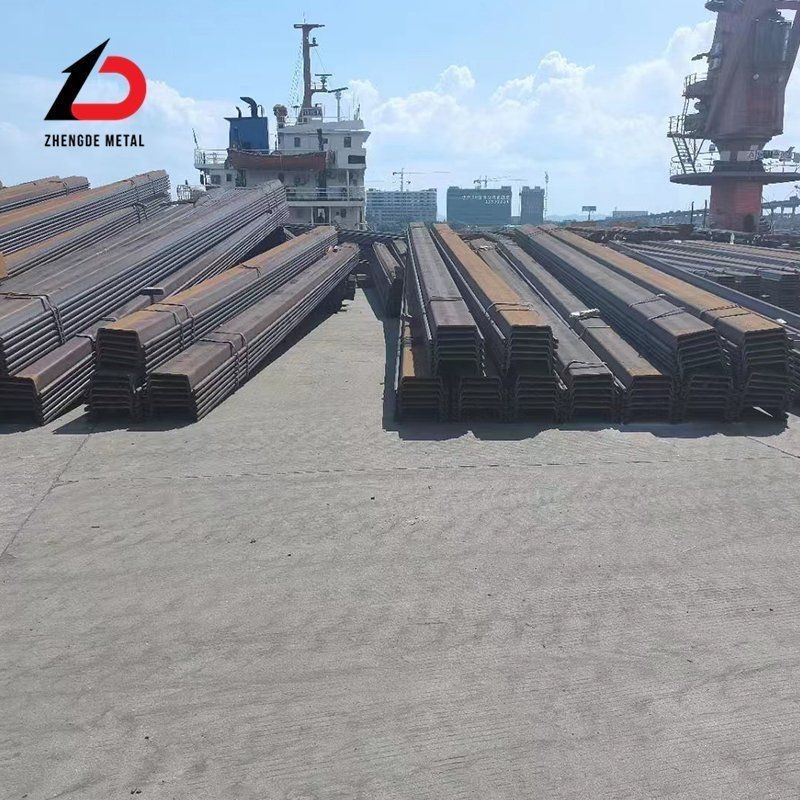

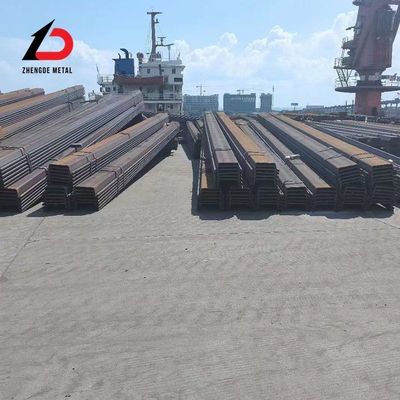

Verpackung und Versand
Unternehmensprofil
Shandong Zhengde Metal Manufacturing Co., Ltd.ist ein Produktions- und Vertriebsunternehmen, das warmgewalzte Stahlspulen, kaltgewalzte Stahlspulen, galvanisierte Stahlspulen, farblich beschichtete Stahlspulen, Abschnittsstahl, Stahlrohre, Stahldrähte, Metallnetze integriert,aus rostfreiem StahlIn den Niederlanden, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japan, Japanmit mehr als 100 Produktionslinien, 4 national anerkannte Laboratorien, 2 technische Ingenieurzentren und 5 Unternehmenstechnologiezentren. Die Produkte werden in mehr als 50 Länder und Regionen wie Nordamerika,Südamerika, Europa, Afrika, Ozeanien, Naher Osten und Südostasien.
Zertifizierungen
